产品介绍

ZLA0421是一款缓存型的RS485中继器，集成2主1从接口。可以实现一条RS485总线上有多个主机的场景，避免多个主机同时下发命令造成数据冲突。

该中继器内置2k bytes的大容量缓存，同时一次可以接收多条主机下发的数据，按找顺序再依次送往从机接口并把从机收到的数据返回给对应的主机接口。完美支持Modbus通信协议。

ZLA0421的除了支持多主机功能，还可以有效延长RS485总线网络的通信距离，增加RS485网络设备数量，每一路RS485接口最多可以接入256台设备。 工业级防护：每一路RS485都带有600W 的TVS可以有效抑制浪涌、ESD、闪电冲击，PPTC自恢复保险丝可以在大电流时断开AB信号线对后级电路进行保护。主从接口通过数字隔离+DC隔离电源进行完全电气隔离，隔离电压高达3000Vrms。

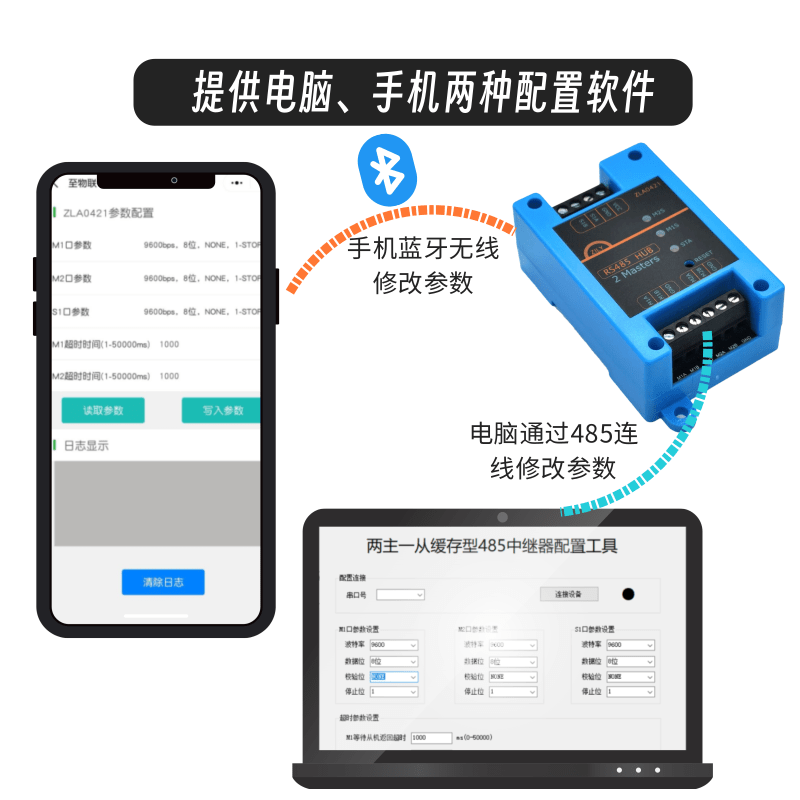

参数配置简单，支持有线连接电脑上位机配置，蓝牙款还同时支持微信小程序进行参数配置，在安装现场也可以轻松通过手机修改参数。

4P接线端子说明

6P接线端子说明

产品特点

• 支持两路主机接入RS485总线，同时发数据不会冲突

• 2K 超大缓存设计，数据传输不丢包

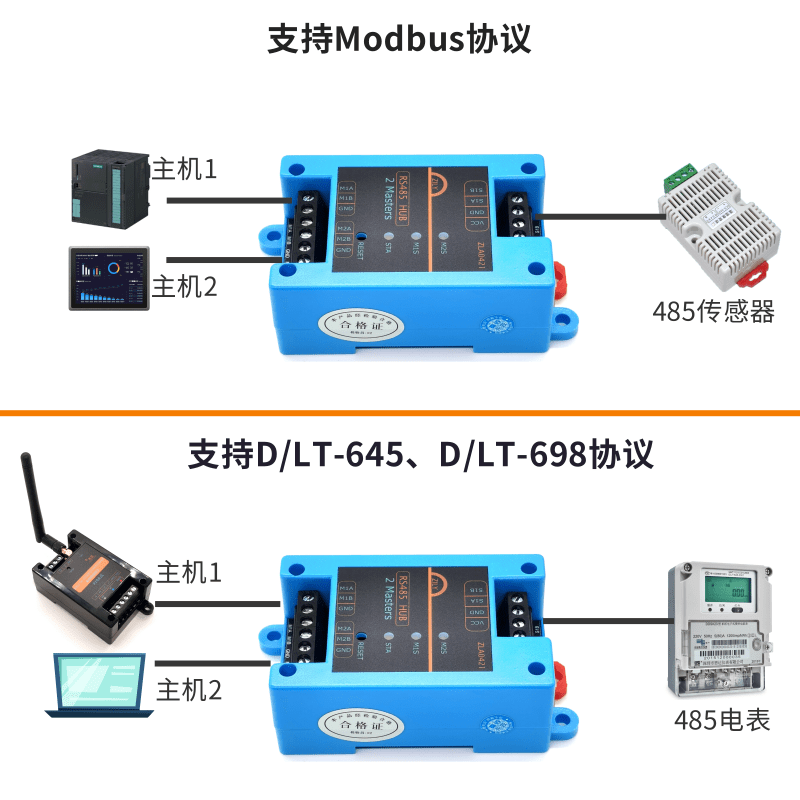

• 不限制通信协议，完美支持ModBus通信

• 配置简单，支持有线和无线配置

• 每一路接口波特率、数据位、校验位、停止位可以独立配置

• RS485线连接电脑配置参数

• 微信小程序配置参数（蓝牙款支持）

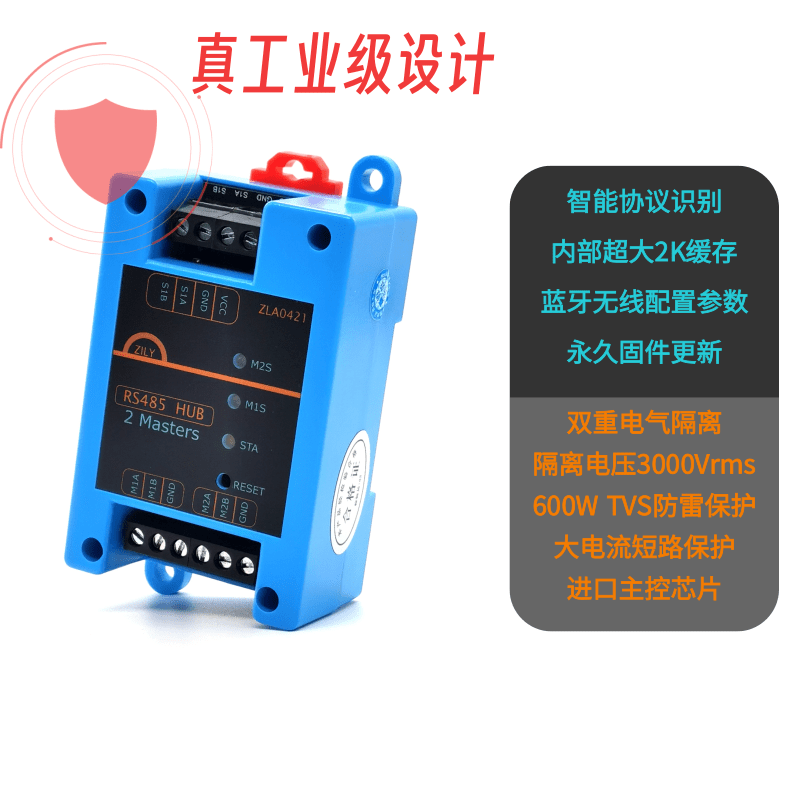

• 防护隔离，适应复杂工业环境

• 600W TVS保护，放雷击浪涌

• PPTC 自恢复保险丝，异常大电流自动断开通信线

• 主接口和从接口完全电气隔离，隔离等级高达3000Vrms

• 两路从接口完全独立，一路有故障也不会影响另一路的正常通信

• RS485网络分段，有效增加通信距离，增大接入设备数量

• 每一路都支持256台设备接入，最高通信速率达256KB/s，传输距离超过1200米

• 支持DIN35mm导轨安装

规格参数

使用说明

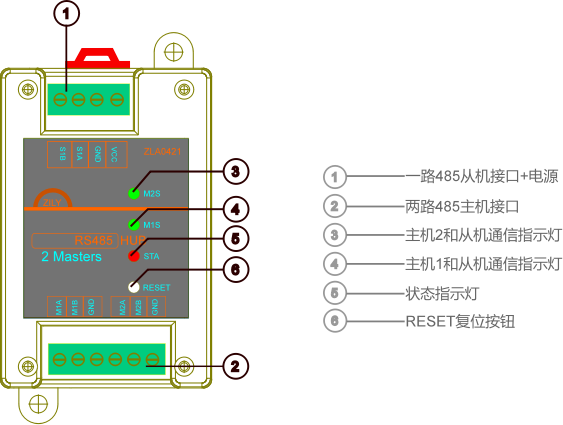

LED指示灯

Ø 上电以后电源指示灯会处于常亮状态，STA指示灯会快闪几次保持常亮。

Ø 当主机1口和从机通信的时候M1S指示灯会闪烁

Ø 当主机2口和从机通信的时候M2S指示灯会闪烁

进入配置模式

Ø 当短按RESET按键，设备STA指示灯会慢闪，设备已经进入到了配置模式。在配置模式下可以通过上位机修改设备的参数。

Ø 再次按下RESET按键，退出配置模式，STA指示灯熄灭。

恢复出厂设置

Ø 当长按RESET三秒等待STA灯快闪后松开按钮，执行恢复出厂设置。所有参数都会恢复为默认值。

Ø 通过上位机恢复出厂设置（请参考参数配置章节）

安装支持两种安装方式：

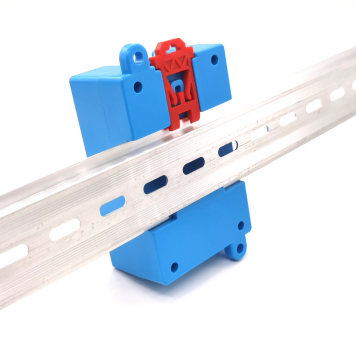

Ø 导轨安装

Ø 固定孔安装

参数配置

默认参数值

三路RS485接口

Ø M1口：第一路主机接口

Ø M2口：第二路主机接口

Ø S1口：从机接口

RS485通讯参数：

2路主机口和1路从机口都可以单独配置参数，主机参数和从机参数可以根据接入的主机和设备进行修改。

Ø 波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、576000、115200

Ø 数据位：支持7位和8位模式

Ø 校验位：支持NONE无校验、EVEN偶校验、ODD奇校验

Ø 停止位：支持1位、1.5位、2位

超时参数

超时参数指的是当主机发送给从机以后等待从机返回数据的超时时间，如果超时到还没有收到从机返回的数据则进行下一轮数据转发处理。

Ø M1等待从机返回超时：0-50000ms

Ø M2等待从机返回超时：0-50000ms

应用示意图

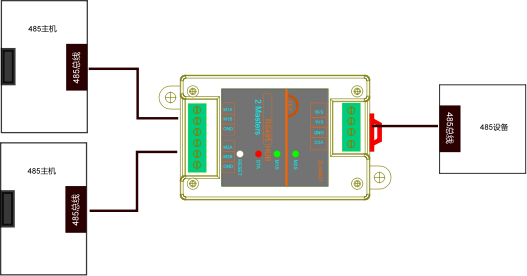

两主一从通信

支持两台主机同时

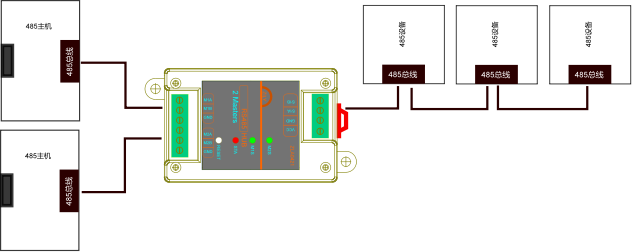

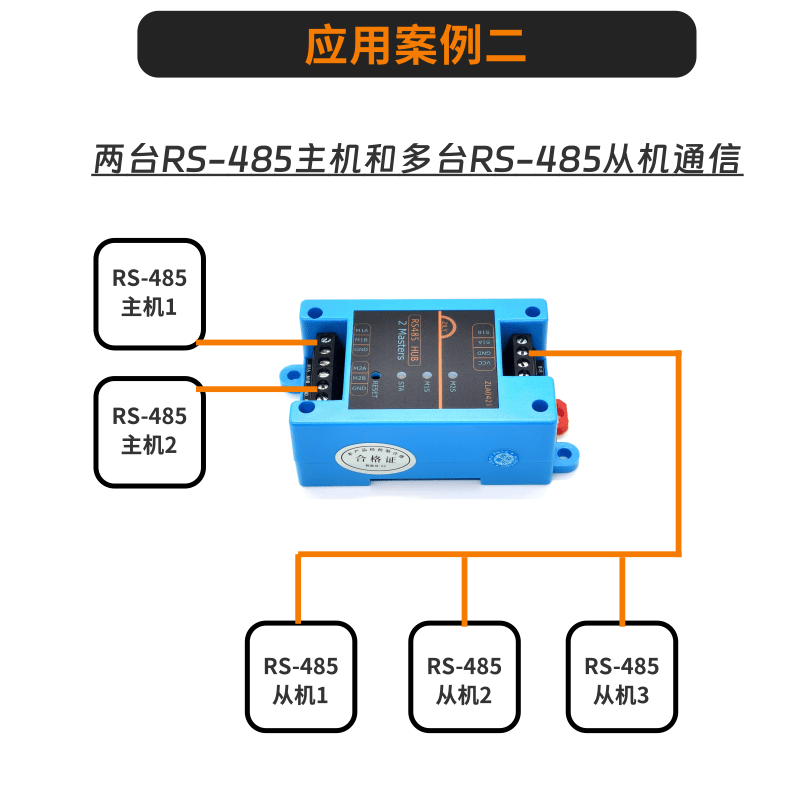

两主多从通信

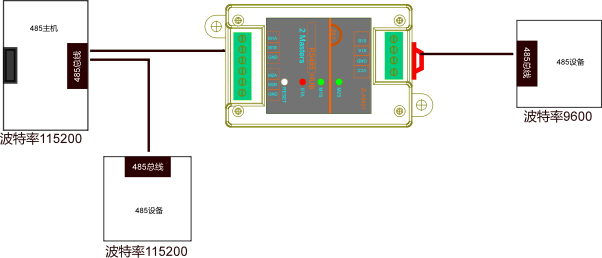

一台主机和不同波特率RS485设备通信

更多应用场景、连接方案可以咨询技术支持。
