ZLA022是一款数字隔离型的RS485中继器，集成1转2路的集线器(HUB)功能，兼容RS-485标准。ZLA022可以有效延长RS485总线网络的的通信距离，增加RS485网络设备数量，支持多种组网布线模式，组成更复杂的拓扑结构。该中继器采用新一代数字隔离技术替代光电隔离，传输更加稳定，隔离效果和寿命都更加优于传统光电隔离。
工业级防护：每一路RS485都带有600W 的TVS可以有效抑制浪涌、ESD、闪电冲击，每一路PPTC自恢复保险丝可以在大电流时断开AB信号线对后级电路进行保护。主从接口通过数字隔离+DC隔离电源进行完全电气隔离，隔离电压高达3000Vrms。

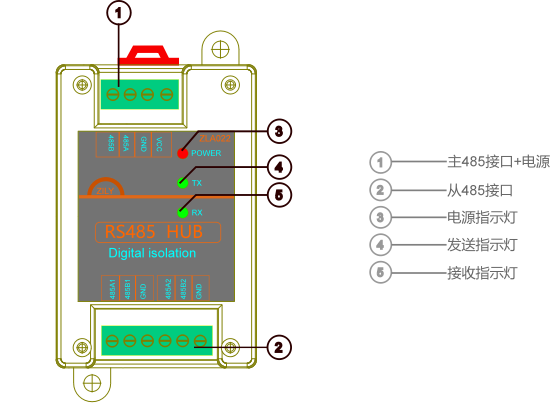

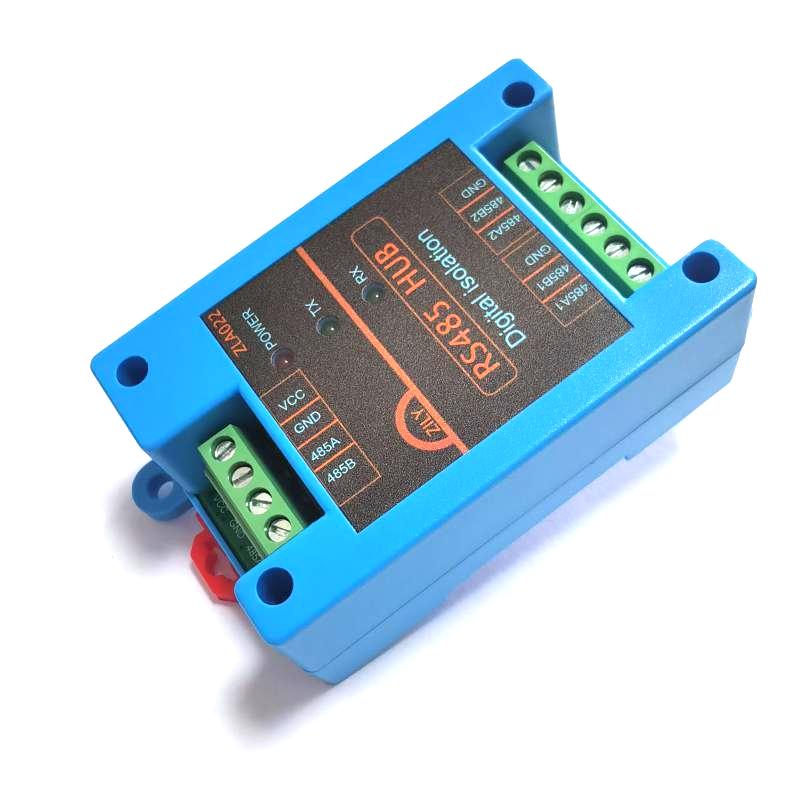

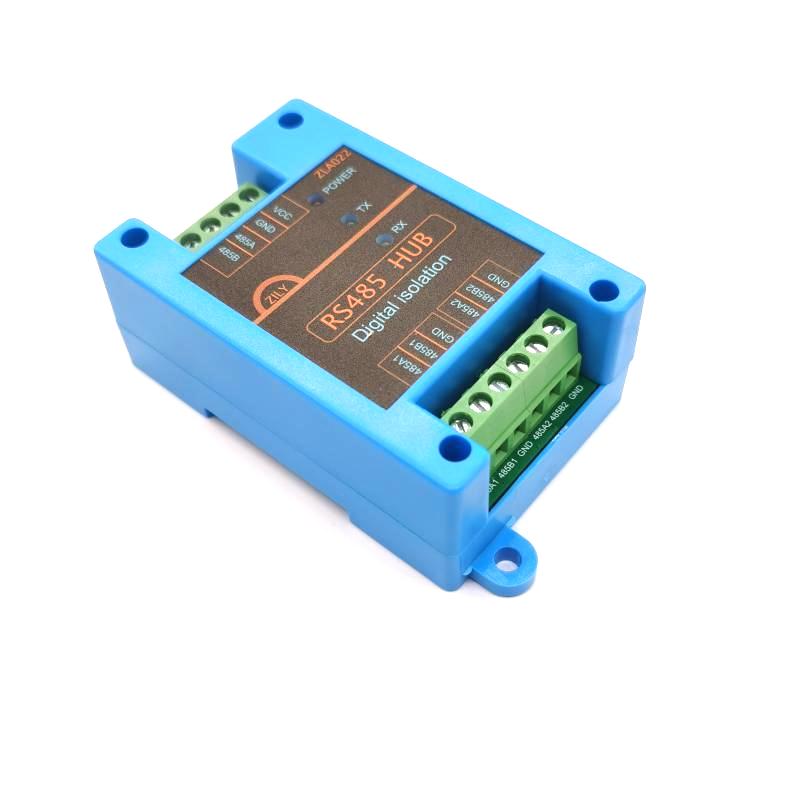

端子标号 | 说明 |
VCC | 电源输入正 |
GND | 电源地 |
485A | 主机485-A接口 |
485B | 主机485-B接口 |
端子标号 | 说明 |
485A1 | 第一路从机485-A接口 |
485B1 | 第一路从机485-B接口 |
GND | 从机共地 |
485A2 | 第二路从机485-A接口 |
485B2 | 第二路从机485-B接口 |
GND | 从机共地 |
Ø 工业级设计，485接口内置三重保护
n 数字隔离保护，隔离等级高达3KVrms
n 600W TVS保护，有效防雷击防浪涌、ESD
n 过流自恢复保护，PPTC在短路时可以自动断路进行保护
Ø 隔离
n 主接口和从接口完全电气隔离，隔离等级高达3000Vrms
n 两路从接口完全独立，一路有故障也不会影响另一路的正常通信
Ø 零延时自动收发电路
n 收发完全自动切换
n 零延时电路设计避免传输造成数据延时
n 避免总线结电容增加而导致收发切换通讯异常

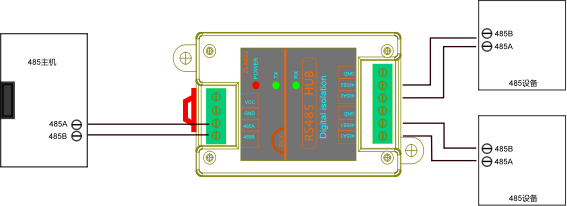

Ø 支持多种组网布线模式，组成更复杂的拓扑结构
n 点对点

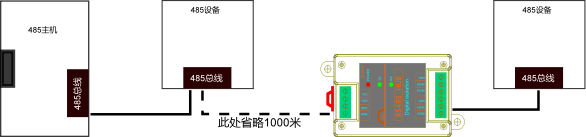

n 手拉手链型

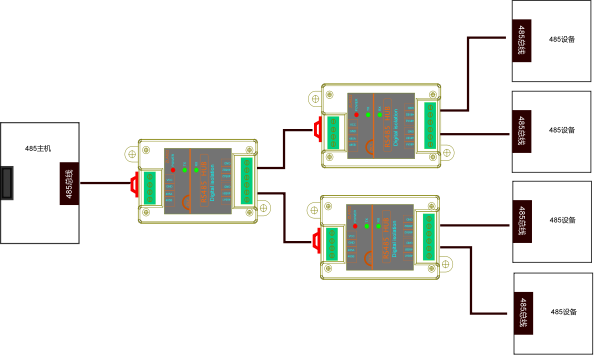

n 星型连接
Ø 支持DIN35mm导轨安装
Ø 支持256台设备接入，最高通信速率达256KB/s
Ø 485通信距离长时候信号衰减，需要延长通信距离
Ø 485总线手拉手连接不灵活，需要分叉、星型布线连接
Ø 工业环境电磁干扰、共模干扰导致通信异常，增加抗干扰型
Ø 可能出现雷击、ESD等，隔离高压信号
参数 | 描述 | |
标准 | 兼容RS-485/422 TIA/EIA标准 | |
输入接口 | 1路RS-485主接口 | |
输出接口 | 2路RS-485从接口 | |
通信速率 | 300bps-256kbps | |
供电电源 | DC 7-40V,500mA | |
负载能力 | 每路带256个设备 | |
LED指示 | 电源、发送、接收 | |
工作方式 | 异步半双工 | |
隔离保护 | 数字隔离3000Vrms，DCDC电源隔离，PPTC短路自恢复保护，600W TVS防浪涌保护 | |
电气接口 | 工业端子 | |
传输介质 | 双绞线或屏蔽线 | |
安装方式 | 35mm DIN导轨安装，定位孔安装 | |

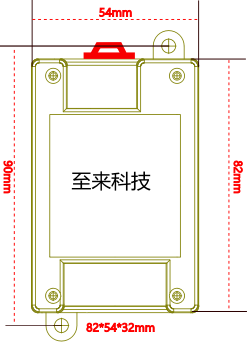

结构尺寸 | 82*54*28mm | |
使用环境 | -20℃到75℃，相对湿度5%到95% | |

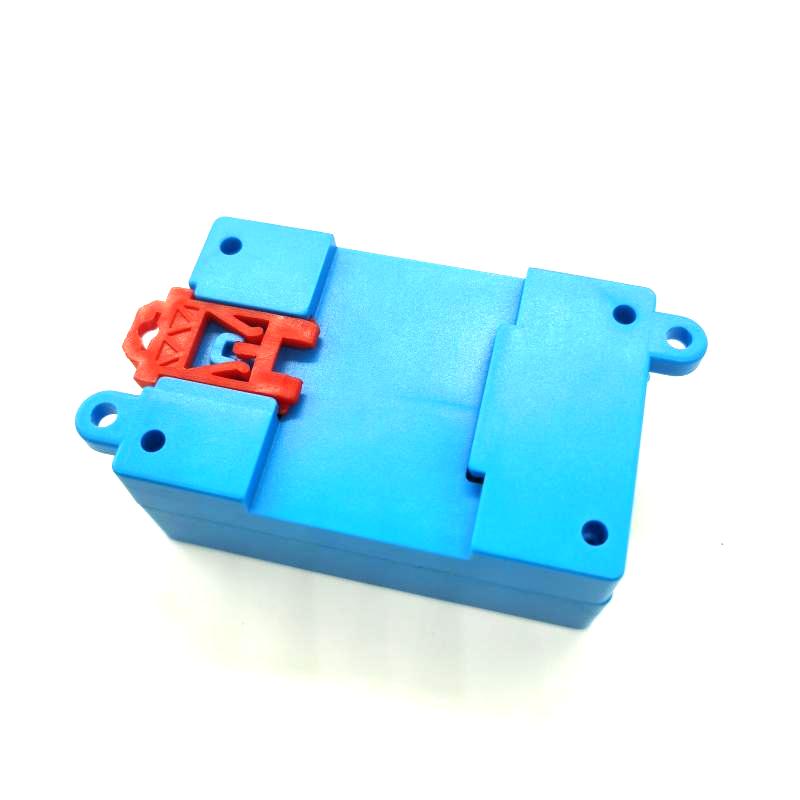

支持两种安装方式：
Ø 导轨安装
Ø 固定孔安装

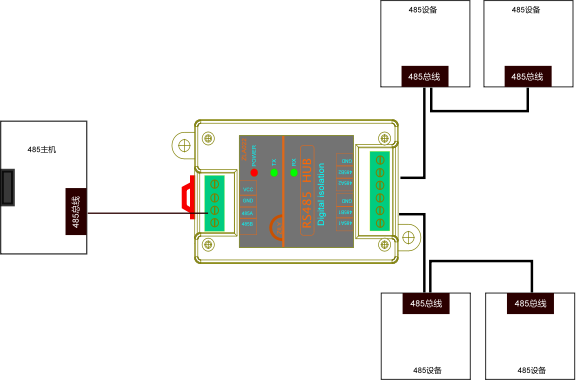

下图中485A、B线直接使用一条485总线替代。
更多应用场景、连接方案可以咨询技术支持。
