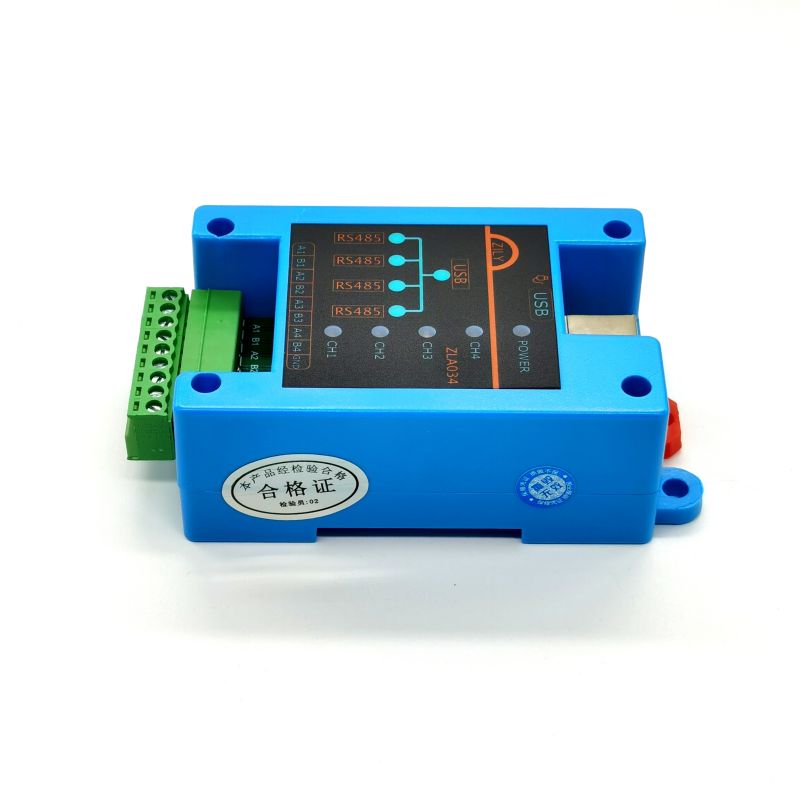

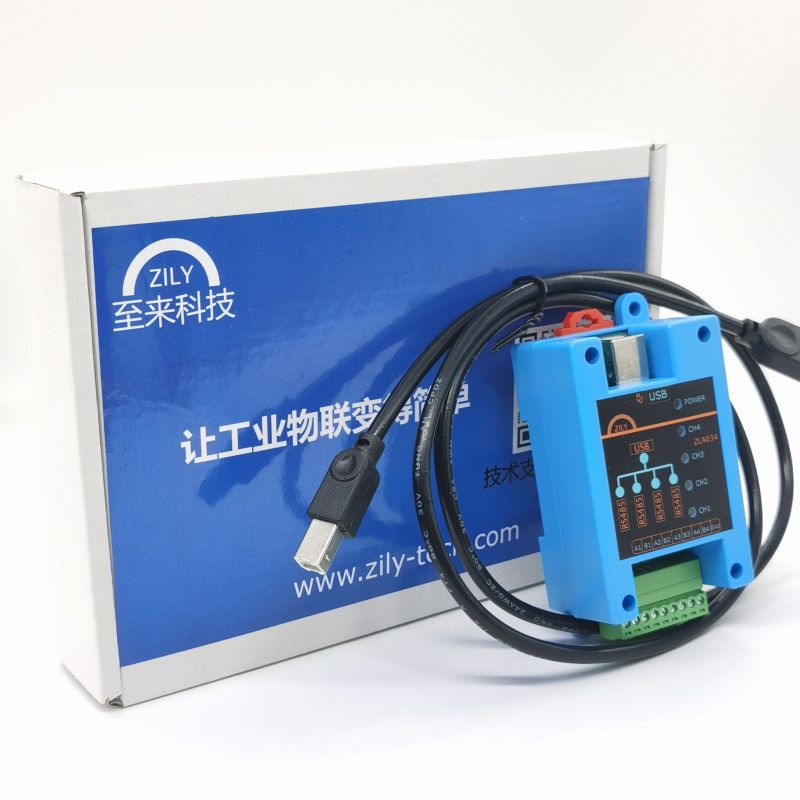

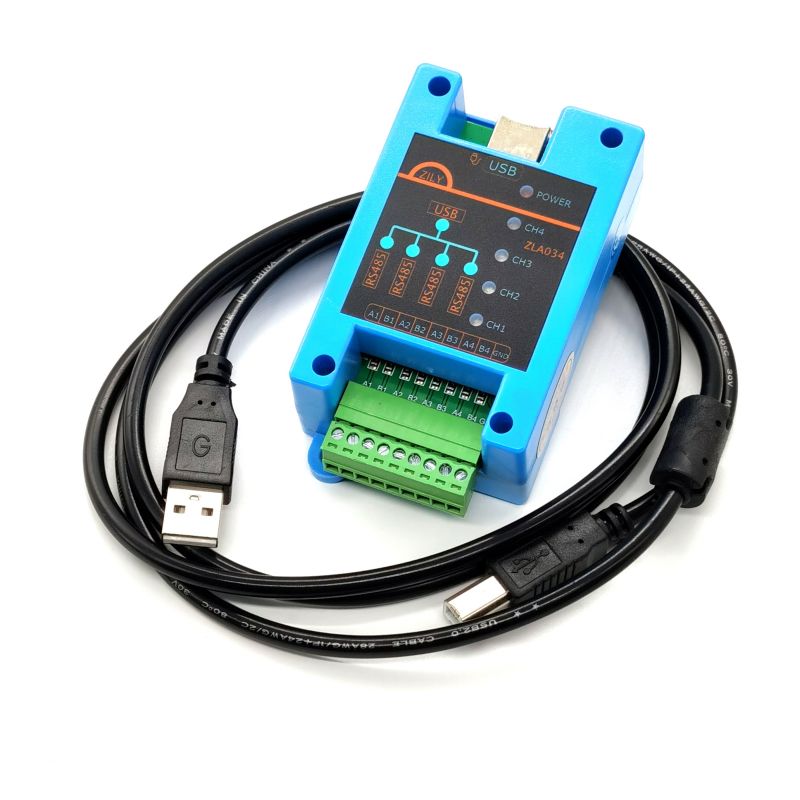

ZLA034是一款工业级的USB转4路RS485工具，只用一个USB接口，即可以转出4路相互独立的RS485，互不影响。适合电脑同时连接多个485网络的场景。内置RS485自动收发切换电路，独立引脚控制切换（非TX信号反向），使RS485通信更加可靠，可以同时接入更多设备。
ZLA034在每一路RS485接口都配备有600W TVS可以有效放浪涌雷击，自恢复保险丝有效确保有大电流时快速自动断开AB通信线，避免烧毁设备。USB接口增加ESD防静电保护，避免在插拔过程中静电对元器件的损坏。电源端增加短路保护。

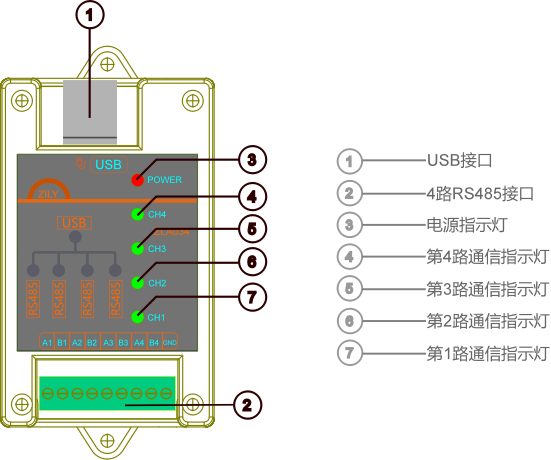

端子标号 | 说明 |
A1 | 第一路从机485-A接口 |
B1 | 第一路从机485-B接口 |
A2 | 第二路从机485-A接口 |
B2 | 第二路从机485-B接口 |
A3 | 第三路从机485-A接口 |
B3 | 第三路从机485-B接口 |
A4 | 第四路从机485-A接口 |
B4 | 第四路从机485-B接口 |
GND | 共地接口 |
工业级保护：600W TVS防浪涌雷击保护，AB通信线大电流断开自恢复保护，电源短路自恢复保护，USB ESD防静电保护。
传输距离1200米（9600bps下测试）
波特率可达256000bps
每一路最多可接256台设备
全自动收发切换（非TX信号反向）
带电源、4路通信指示灯
支持windows、linux、macos、Android 系统
全新正品RS485芯片，拒绝杂牌
应用场景
传感器数据采集
门禁系统
智能楼宇
工业自动化控制
停车场系统
名称 | 参数 |
标准 | 兼容RS-485/422 TIA/EIA 标准 |
输入接口 | USB-B |
输出接口 | 4路RS-485 |
供电电源 | 5V-USB供电 |
芯片方案 | USBhub+CH340B |
负载能力 | 每路可接256个设备 |
通信速率 | 256000bps |
LED指示 | 电源、发送、接收 |
电气接口 | 3.5接线端子 |
尺寸 | 82*50*32mm（白色款） 52*54*32mm（蓝色款） |
